多層片式陶瓷電容器MLCC
瀏覽次數：663
|
發布日期：2023-01-05
多層片式陶瓷電容器簡稱貼片電容、片容,日本及臺灣地區常稱為積層電容或疊層電容
英文 Multi-Layer Ceramic Capacitors,簡稱 MLCC。
一、尺寸規格
貼片電阻尺寸有0201~2020約9個規格，有英制和公制兩種標識方式，見下表：
二、額定電壓系列
電壓系列有：
4.0V、6.3V、10V、16V、25V、50V ；100V、200V、250V、500V、630V ；
1000V、1500V、2000V、2500V、3000V ；4000V
4.0V～50V，低壓；100V～630V，中壓；1000V～4000V，高壓.
陶瓷貼片電容器（MLCC）材質主要有NPO(COG),X5R,X7R,Y5V.
NPO(COG)工作溫度為-55 to +125°C ，溫度系數為(0±30)ppm/℃，容值范圍為0.1pF to 0.1μF ，誤差為Cap≤5pF：A (±0.05pF), B (±0.1pF), C (±0.25pF) 5pF
X7R工作溫度為-55 to +125°C,溫度特性為15%，容值范圍為100pF to 47μF；誤差為
K (±10%)
X5R工作溫度為-55 to +85°C,溫度特性為15%，容值范圍為100pF to 220μF；誤差為
K (±10%), M (±20%)
Y5V工作溫度為-30 to +85°C,溫度特性為+22/-82% ，容值范圍為0.01μF to 100μF；誤差為Z (-20/+80%)
四、電容內部結構
五、電容生產流程
英文 Multi-Layer Ceramic Capacitors,簡稱 MLCC。
一、尺寸規格
貼片電阻尺寸有0201~2020約9個規格，有英制和公制兩種標識方式，見下表：
| 英制 (inch) | 公制 (mm) | 長度(L) (mm) | 寬度(W) (mm) | 厚度 (mm) |
| 0201 | 0603 | 0.60±0.03 | 0.30±0.03 | 0.3±0.03 |
| 0402 | 1005 | 1.00±0.05 | 0.50±0.05 | 0.50±0.05 |
| 0603 | 1608 | 1.60±0.10 | 0.80±0.10 | 0.80±0.10 |
| 0805 | 2012 | 2.00±0.10 | 1.25±0.10 | 1.25±0.20 |
| 1206 | 3216 | 3.20±0.30 | 1.60±0.20 | 1.60±0.20 |
| 1210 | 3225 | 3.20±0.30 | 2.50±0.20 | 1.60±0.20 |
| 1808 | 4520 | 4.50±0.40 | 2.00±0.30 | 1.25±0.20 |
| 1812 | 4532 | 4.50±0.40 | 3.20±0.30 | 1.60±0.20 |
| 2020 | 5750 | 5.70±0.40 | 5.00±0.30 | 2.00±0.20 |
二、額定電壓系列
電壓系列有：
4.0V、6.3V、10V、16V、25V、50V ；100V、200V、250V、500V、630V ；
1000V、1500V、2000V、2500V、3000V ；4000V
4.0V～50V，低壓；100V～630V，中壓；1000V～4000V，高壓.
- 三、電氣特性
陶瓷貼片電容器（MLCC）材質主要有NPO(COG),X5R,X7R,Y5V.
NPO(COG)工作溫度為-55 to +125°C ，溫度系數為(0±30)ppm/℃，容值范圍為0.1pF to 0.1μF ，誤差為Cap≤5pF：A (±0.05pF), B (±0.1pF), C (±0.25pF) 5pF
X7R工作溫度為-55 to +125°C,溫度特性為15%，容值范圍為100pF to 47μF；誤差為
K (±10%)
X5R工作溫度為-55 to +85°C,溫度特性為15%，容值范圍為100pF to 220μF；誤差為
K (±10%), M (±20%)
Y5V工作溫度為-30 to +85°C,溫度特性為+22/-82% ，容值范圍為0.01μF to 100μF；誤差為Z (-20/+80%)

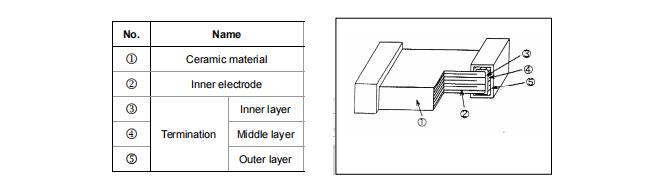

四、電容內部結構

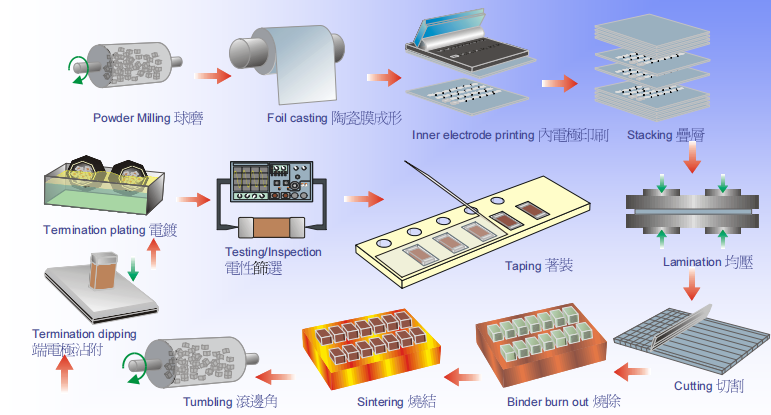

五、電容生產流程
