自恢復保險絲怎么選型！
瀏覽次數：1401
|
發布日期：2021-02-03

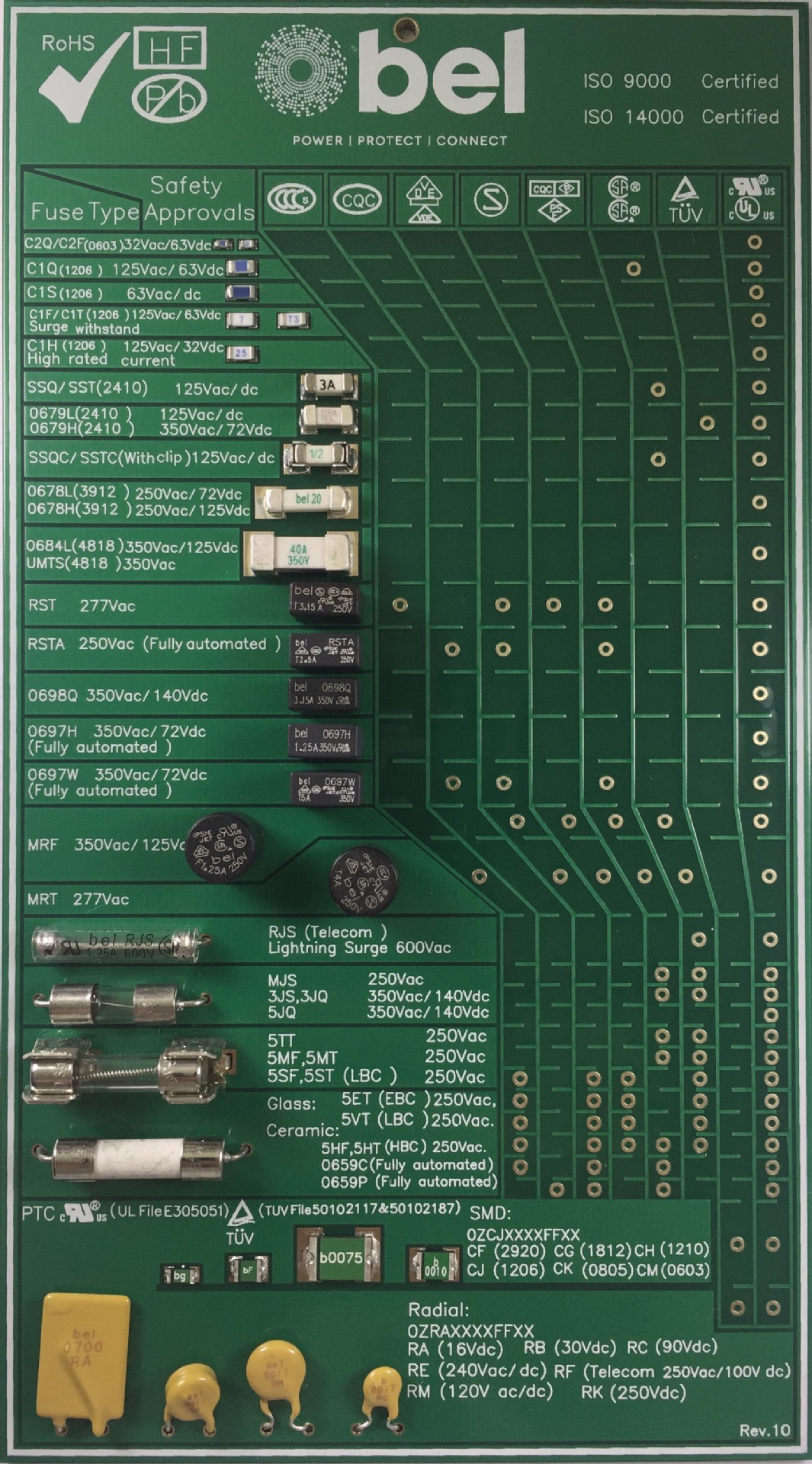

自恢復保險絲是一種過流電子保護元件，采用高分子有機聚合物在高壓、高溫，硫化反應的條件下，攙加導電粒子材料后，經過特殊的工藝加工而成。在習慣上把 PPTC(PolyerPositiveTemperature Coefficent)也叫自恢復保險絲。嚴格意義講：PPTC不是自恢復保險絲，ResettableFuse才是自恢復保險絲。
自恢復保險絲選型：
1、確定電路的一下參數：
a 最大工作環境溫度
b 標準工作電流
c 最大工作電壓（Umax）
d 最大故障電流（Imax）
2、選擇能適應電路最大環境溫度和標準工作電流的自恢復保險絲元件
使用溫度折減{環境溫度(℃）的工作電流（A）}表并選擇與電路最大環境溫度最匹配的溫度。瀏覽該欄以查閱等于或大于電路標準工作電流值。
3、將所選元件的最大電氣額定值與電路最大工作電壓和故障電流作比較
使用電氣特性表來驗證您在第2步中所選的元件是否將采用電路的最大工作電壓和故障電流。查閱裝置的最大工作電壓和最大故障電流。確保Umax和Imax大于或等于電路的最大工作電壓和最大故障電流。
4、確定動作時間
動作時間是當故障電流出現在整臺裝置上時將此元件切換到高電阻狀態所用的時間量。為了提供預期的保護功能，明確自恢復保險絲元件的工作時間是很重要的。如果您選擇的元件動作過快，則會出現異常動作或有害的動作。如果元件動作過慢，則受到保護的組件在元件切換到高電阻狀態之前可能損壞。
使用25℃的典型動作時間曲線來確定自恢復保險絲元件的動作時間對于電路來說是過快還是過慢。如果是則返回第2步重新選擇備用元件。
5、驗證環境工作溫度
確保應用場合的最小和最大環境溫度在自恢復保險絲元件的工作溫度范圍內。大多數自恢復保險絲元件的工作溫度范圍介于-40℃到85℃。
6、驗證自恢復保險絲元件的外形尺寸
自恢復保險絲選型：
1、確定電路的一下參數：
a 最大工作環境溫度
b 標準工作電流
c 最大工作電壓（Umax）
d 最大故障電流（Imax）
2、選擇能適應電路最大環境溫度和標準工作電流的自恢復保險絲元件
使用溫度折減{環境溫度(℃）的工作電流（A）}表并選擇與電路最大環境溫度最匹配的溫度。瀏覽該欄以查閱等于或大于電路標準工作電流值。
3、將所選元件的最大電氣額定值與電路最大工作電壓和故障電流作比較
使用電氣特性表來驗證您在第2步中所選的元件是否將采用電路的最大工作電壓和故障電流。查閱裝置的最大工作電壓和最大故障電流。確保Umax和Imax大于或等于電路的最大工作電壓和最大故障電流。
4、確定動作時間
動作時間是當故障電流出現在整臺裝置上時將此元件切換到高電阻狀態所用的時間量。為了提供預期的保護功能，明確自恢復保險絲元件的工作時間是很重要的。如果您選擇的元件動作過快，則會出現異常動作或有害的動作。如果元件動作過慢，則受到保護的組件在元件切換到高電阻狀態之前可能損壞。
使用25℃的典型動作時間曲線來確定自恢復保險絲元件的動作時間對于電路來說是過快還是過慢。如果是則返回第2步重新選擇備用元件。
5、驗證環境工作溫度
確保應用場合的最小和最大環境溫度在自恢復保險絲元件的工作溫度范圍內。大多數自恢復保險絲元件的工作溫度范圍介于-40℃到85℃。
6、驗證自恢復保險絲元件的外形尺寸
使用外形尺寸表來將您選擇的自恢復保險絲的外形尺寸與應用場合的空間條件比較。
